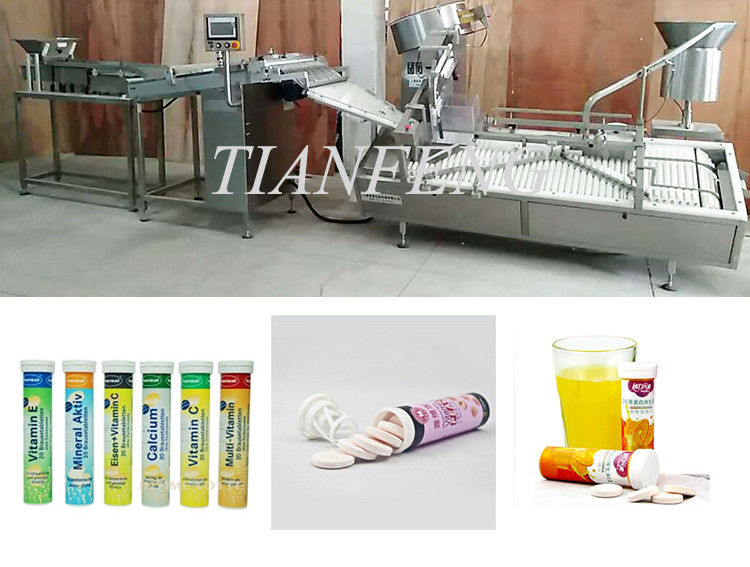

Automatische horizontale laadmachine
Kenmerken en parametertechnologie van de automatische horizontale laadmachine:
Volledig automatische horizontale film laden machine realiseert mechatronics. Automatische fles rangschikken, plaat duwen, cappen en cappen.De machine wordt bestuurd door de computer en het Chinese menu wordt weergegeven op het touchscreenDeze machine is gemakkelijk te bedienen en onderhouden.
1Gr-wzp-80 automatische horizontale laadmachine: 60-80 flessen per minuut
2Druknauwkeurigheid: 99% of meer
3Toepasselijke specificatie: buisfles
4- Caping rate: 99% of meer
5. Drukmodus: continu
6Gasbron: zelfvoorziening
7Vermogen: 5 kW, enkelfase, 220V
8Algemene afmetingen: 5500 mm (lengte) * 1800 mm (hoogte)
9Totaal gewicht van de machine: 800 kg
Lijst van de belangrijkste elektrische configuratie
| - Nee, dat is niet waar. | Naam | Specificatie | Hoeveel. | Merken |
|
|
PLC-host | FX1S-30MT | 1 | Siemens |
|
|
Versterker met glasvezel | FS-V11 | 6 | Keyence |
|
|
Deksel vibrator spoel | MQ1-5141 | 1 | Huafeng |
|
|
Laminatie vibrator spoel | MQ1-5131 | 3 | Huafeng |
|
|
Touchscreen |
7 ̊ 700IE 6AV66 48-OCC11-3AXO |
1 | Siemens |
|
|
Host-omvormer | Voor de toepassing van deze richtlijn geldt dat de lidstaten de nodige maatregelen nemen om de veiligheid van de werknemers te waarborgen. | 1 | Mitsubishi |
|
|
van de soort gebruikt voor de vervaardiging van elektrische apparaten | Voor de toepassing van deze verordening geldt dat de in bijlage I vermelde voorwaarden worden nageleefd. | 1 | Mitsubishi |
|
|
versnellingsmotor | GH-28-0.75KW, snelheid 1/90 | 1 | Transmissie van Zhishi (Shanghai) |
|
|
motor voor het snijden | YS-712-4-037KW | 1 | Dedong elektrisch |
|
|
Relais | RMIE-224DL-24DC | 10 | WRG |
|
|
Cylinder |
TDA25-15 CDJ2B10*15-B |
2 2 |
AirTAC |
|
|
Ventiel van de batterij | 4V21008B, DC24V | 4 | AirTAC |
|
|
Luchtschakelaar | 2P6A | 1 | Delicaat |
|
|
Contactor | CJX0910 | 1 | Delicaat |
|
|
Noodstop | ZB2-BE102C | 1 | Schneider |
|
|
Sleutelknop | ZB2-BE101C | 1 | Schneider |
|
|
Schakelmodus stroomvoorziening | S-100-24V | 1 | Zhejiang Mingwei |
|
|
optische vezels | FU-6F-M6 | 6 | Keyence |
|
|
Zet de stroom uit. | HAM10-12GM-N1 | 2 | Bei Funing |
|
|
Platte foto-elektriciteit | ASG | 2 | Belastingen |
|
|
motor voor het snijden
Versnellingswisseling |
BLDC-38SRZ-FS 24V 3500 RPM AD38S-043-171213 ZGX38RSS101i64-121 |
2 | Zhengk |
|
|
Scandermotor Versnellingswisseling |
5IK40RGN-CF 5GN-10KB |
1 | Songgang Electric Machinery |
|
|
Motor voor het hanteren van flessen Versnellingswisseling |
5IK90RGN-CF 5GN-30KB |
1 | Songgang Electric Machinery |
|
|
motor voor het vegen van flessen Versnellingswisseling |
5IK40RGN-CF 5GN-5KB |
1 | Songgang Electric Machinery |
|
|
Liftmotor Versnellingswisseling |
5IK180RGN-CF 5GN-50KB |
1 | Songgang Electric Machinery |

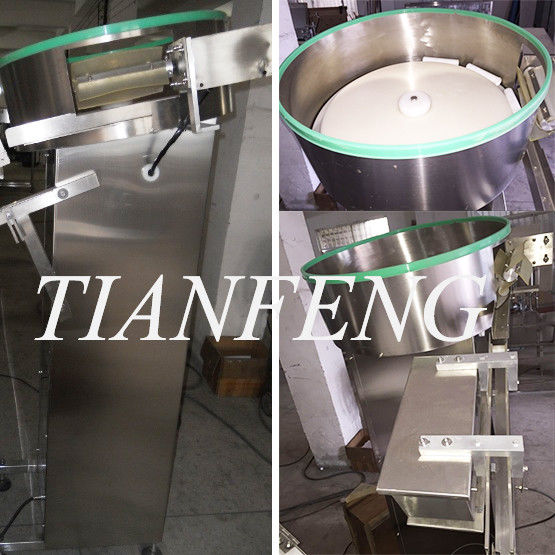

I. Flessen sorteermachine TF-80 (inclusief hefmachine)
Alle uitrusting van roestvrij staal voldoet aan GMP-norm 304
Specificatie, schijfsnelheidsregelsysteem.
1Vermogen van de stuurwielmotor: 25W en 90W
2Productiecapaciteit: 60-80 flessen per minuut.
3De snelheid van de productiecapaciteit kan worden aangepast.
4. Maatwerkgrootte (L × w × h): 1000 mm × 1000 mm × 1800 mm
5Gewicht van de hoofdmotor: 150 kg
6Stroombron: AC220 V, 50 Hz
II. Automatische horizontale filmlader TF-wzp-80 (inclusief deksel)
Volledig automatische horizontale film laden machine realiseert mechatronics. Automatische fles rangschikken, blad tellen, deksel rangschikken en capping. De mate van automatisering is de eerste in China.De machine wordt gecontroleerd door een computer., aanraakscherm Chinees menu display, mechanische besturing van verschillende stukken, klier en andere functies.
1. Gr-wzp-60 automatische horizontale filmvulmachine: 60-80 flessen per minuut
2Tellingnauwkeurigheid: meer dan of gelijk aan 99%
3Toepasselijke specificatie: buisfles
4- Caping rate: 99% of meer
5. Tellen: continu
6Gasbron: zelfvoorziening
7Vermogen: 1100 W, enkelfasig, 220 V
8. Algemene afmetingen: 2900 mm (L) * 1100 mm (H) * 1600 mm (H)
9Gewicht van de hoofdmotor: 500 kg
10Hoofdmotor: 1,5 kW
III.Pillenvoeder en -verwerker TF-80 (inclusief horizontale vibrator)
Alle uitrusting van roestvrij staal voldoet aan GMP-norm 304
Specificatie, niveauvoedingcontrolesysteem.
1Motorvermogen: 0,37 kW, scannermotor: 40 W
2Verwerkingscapaciteit: 1200-1600 tabletten per minuut.
3De snelheid van de productiecapaciteit kan worden aangepast.
4. Machina grootte (L × w × h): 2600mm × 1100mm × 1600mm
5Gewicht van de hoofdmotor: 150 kg
6Stroombron: AC220 V, 50 Hz
IV.met een vermogen van niet meer dan 50 W
1Productiesnelheid: 80 flessen / min.
2. Precisie van de etikettering: + - 0,5 mm (binnendiameter van de etikettrommel & 76, maximale buitendiameter & 350 mm, breedte 80 mm)
3Toepassingsgebied: ronde fles
4Spanning: 220 V / 50 Hz
5Algemene afmetingen: 1600 mm (L) * 650 mm (W) * 1300 mm (H)
Opmerking: belangrijkste elektrische apparatuur
1Oorsprong van de motor: Shanghai
2Oorsprong van PLC: Mitsubishi
3Oorsprong van het touchscreen: velon
4Oorsprong van de glasvezelversterker: KEYENCE
5Servomotor:
6Omron.
7Schakelstroom: Zhejiang Mingwei
De standaard exportplywoodverpakkingen worden goed verpakt geleverd.WDe pakketten kunnen volgens het verzoek van de klant worden gemaakt.
